Dökme malzeme taşımada konveyör bandının kendisi dikkat çeker. Görünürdür, pahalıdır ve operasyonlar için açıkça kritiktir. Ancak bandı destekleyen bileşenler (her gün binlerce ton malzeme yükünü taşıyan konveyör taşıma makara düzenekleri) bant ömrünü diğer faktörlerden daha doğrudan belirler. Yanlış hizalanmış veya sıkışmış bir konveyör taşıma silindiri, bant kapağını aşındıran, ısı üreten, güç tüketimini artıran ve sonuçta onbinlerce dolara mal olan vaktinden önce bant değişimine neden olan bir aşınma noktası oluşturur.

Konveyör taşıma silindiriüreticiler belirli operasyonel zorluklara yönelik özel tasarımlarla yanıt verdiler: malzeme birikmesi, bant takibi, darbe direnci ve çevresel korozyon. Bu özel varyantlar arasında spiral avara, paralel taraklı avara, ters V tipi avara ve seramik konveyör avaranın her biri farklı uygulamalara hizmet eder. Bu konveyör taşıma makarası türleri, yüksek frekanslı kaynaklı borular, yüksek yoğunluklu naylon contalar, rulmanlar ve yuvarlak çelik gibi ortak üretim öğelerini paylaşır ancak yüzey konfigürasyonu ve işlevsel optimizasyon açısından farklılık gösterir.

Konveyör Taşıma Rulosu Seçimi Neden Önemlidir?

Bir konveyör sistemi ancak taşıyıcı makaralı tren kadar güvenilirdir. Konveyör taşıma silindiri, uygun bant hizalamasını korurken bandı ve malzeme yükünü destekler. Bir silindir arızalandığında, sonuçlar art arda gelir:

• Bant hasarı: Ele geçirilen bir konveyör taşıma silindiri, sabit bir aşındırıcı yüzeye dönüşerek hareketli bant kapağında bir oyuk oluşturur.
• Artan sürükleme: Dönmeyen veya yüksek dirençli silindirler, tahrik motorunun güç tüketimini artırır
• Malzeme dökülmesi: Yanlış hizalanmış silindirler bandın yanlış takibine ve malzemenin sistemin yan tarafına dökülmesine neden olur
• Yapısal stres: Düzensiz silindir direnci, eklemeleri ve tahrikleri zorlayan kayış gerginliği değişiklikleri yaratır

Aşağıda açıklanan özel konveyör taşıma silindiri tasarımlarının her biri, belirli endüstrilerde ve uygulamalarda yaygın olan spesifik arıza modlarına yöneliktir.

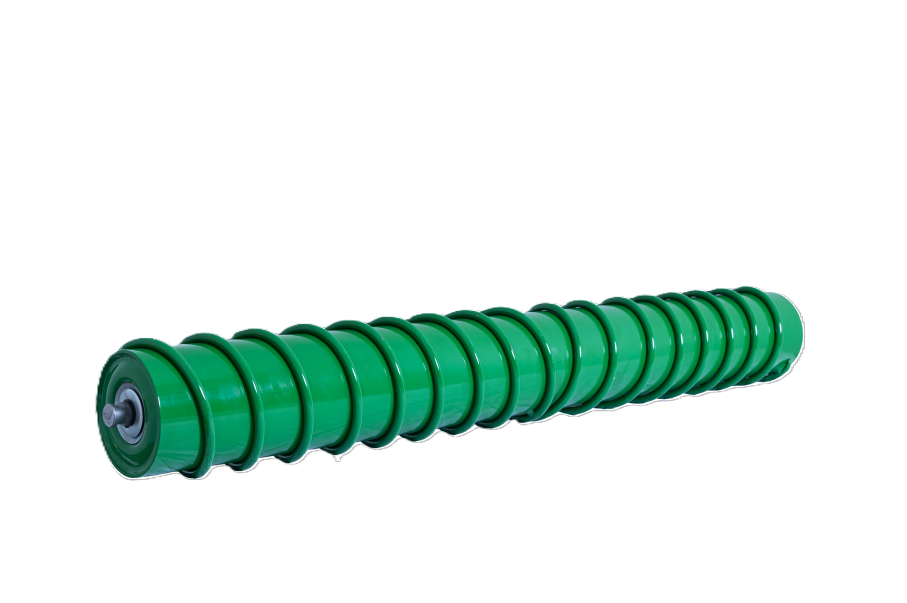

Spiral Avara: Yapışkan Malzemeler için Kendi Kendini Temizleyen

Spiral avara, malzemenin geri taşınmasının bant yüzeyine yapıştığı uygulamalar için tasarlanmış bir konveyör taşıma silindiri çeşididir. Yüksek frekans kaynaklı borulardan, yüksek yoğunluklu naylon contalardan, spiral yaylardan, yataklardan ve yuvarlak çelikten yapılan spiral avara, sarmal bir yüzey konfigürasyonuna sahiptir.

Çalışma Prensibi

Bant spiral makaranın üzerinden geçerken sarmal desen, bant ile yapışan malzeme arasındaki yüzey gerilimini kıran farklı temas noktaları oluşturur. Yapışkan birikintiler (kil, ıslak kum, nemli kırılmış cevher) konveyör taşıma silindiri üzerinde birikmek yerine bant yüzeyinden salınır.

Anahtar Uygulamalar

• Agrega ve kum işleme
• Kil ve mineral işleme
• Kömür hazırlama tesisleri
• Yapışkan veya yüksek nemli malzemeleri taşıyan herhangi bir bant

Spiral tasarım, bakım ve ayarlama gerektiren ayrı bant sıyırıcı ve temizleyicilere olan ihtiyacı azaltır. Pasif kendi kendini temizleme özelliğine sahip bir konveyör taşıma silindiri arayan operatörler için spiral avara, bakım gerektirmeyen bir çözüm sunar.

Paralel Tarak Avara: Kendi Kendini Temizleyen Yapıya Sahip Dönüş Bandı Temizleme

Paralel taraklı avara, bir türkonveyör taşıma silindiridönüş kayışı uygulamaları için özel olarak yapılandırılmıştır. Yüksek frekans kaynaklı borulardan, yüksek yoğunluklu naylon contalardan, tarak şeklindeki kauçuk halkalardan, ara parçalardan, yataklardan ve yuvarlak çelikten yapılmıştır.

Dönüş Kemeri Fonksiyonu

Bir konveyör sisteminin geri dönüş tarafında (bantın taşıma hattının altında boş olarak hareket eden kısmı), geri taşınan malzeme birikebilir, dönüş yolu boyunca düşebilir ve temizlik sorunları yaratabilir. Paralel tarak avara, aktif temizleme etkisi sağlarken geri dönüş bantlarını sabitlemek için tasarlanmış bir konveyör taşıma silindiridir.

Kendi Kendini Temizleme Özelliği

Tarak şeklindeki kauçuk halkalar bant yüzeyinde mekanik bir temizleme etkisi yaratır. Geri dönüş bandı bu konveyör taşıma silindirinin üzerinden geçerken, yapışan malzeme bantla birlikte kuyruk tamburuna gitmek yerine yerinden çıkar ve düşer. Temel performans özellikleri şunları içerir:

• Düşük gürültü: Tarak tasarımı, katı yüzeyli silindirlere kıyasla temas gürültüsünü azaltır
• Kalın tüp duvarı: Dönüş tarafı servisi için artırılmış yapısal dayanıklılık
• Esnek dönüş: Düşük yuvarlanma direnci, güç kaybını en aza indirir
• Düşük direnç: Geleneksel dönüş avaralarına kıyasla daha az yatak sürtünmesi

Konveyörün geri dönüş yolları boyunca malzeme taşıma sorunu yaşayan tesisler için paralel taraklı avara, harici güç veya kontrol sistemi gerektirmeyen pasif bir temizleme çözümü sunar.

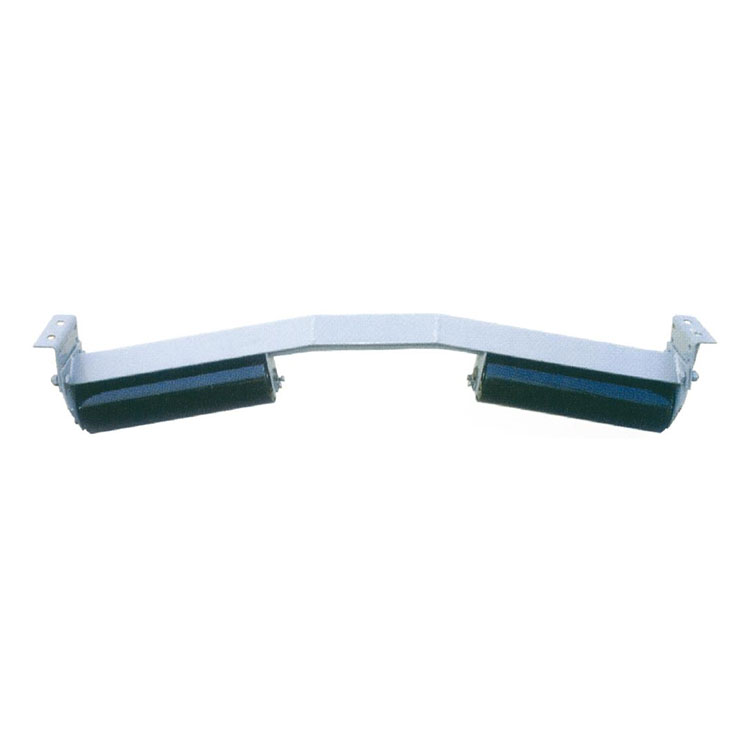

Ters V Tipi Avara: Bant Bastırma ve Takip

Ters V tipi avara, bantlı konveyör sistemlerinde öncelikle geri dönüş bandının açı değişimini sabitlemek için kullanılan konveyör taşıma rulosudur. Birincil işlevi bandı bastırmak, yani bandın yukarı doğru uçmasını ve yapısal bileşenleri çizmesini önlemektir.

Kemer Bastırma Fonksiyonu

Uzun konveyörlerde, özellikle de eğimli kesitlere veya yüksek bant hızlarına sahip olanlarda, geri dönüş bandı, bant gerginliği dinamikleri veya hava sürüklenmesi nedeniyle boştaki ruloları kaldırabilir. Yukarı doğru uçan bir bant, yapısal çeliğe (enine kirişler, kirişler, yürüyüş yolları) temas ederek kaplamanın aşınmasına ve potansiyel bant kenarı hasarına neden olur.

Bu konveyör taşıma silindirinin ters V konfigürasyonu, bandı yakalayan ve aşağıda tutan bir profil oluşturarak, serbest dönüşe izin verirken tutarlı teması korur. Dikey bant hareketine izin veren düz dönüşlü avaraların aksine, ters V şekli bant konumunu fiziksel olarak kısıtlar.

Sızdırmazlık ve Çevre Koruma

Bu konveyör taşıma silindirinin her iki ucunda, çift taraflı sızdırmaz yataklarla birleştirilmiş labirent sızdırmazlık yapıları bulunur. Bu çift bariyerli sistem şunları sağlar:

• Toz koruması: Labirent contalar ince partikül girişini önler
• Suya dayanıklılık: Çift taraflı contalar ıslak ortamlardaki nemi dışarıda tutar
• Uzatılmış rulman ömrü: Kirlenmenin önlenmesi doğrudan rulman servis ömrüyle ilişkilidir

Tozlu veya ıslak ortamlarda (madenler, taş ocakları, dış mekan stok konveyörleri) çalışan konveyör taşıma rulolu ürünler için sızdırmazlık kalitesi genellikle üç ay ile üç yıllık hizmet ömrü arasındaki farktır.

Seramik Konveyör Avara: Aşınma ve Korozyona Direnç

Seramik konveyör avara, çelik veya kauçuk yerine alüminyum oksit (alümina) yüzeylerden yapılmış bir konveyör taşıma silindiridir. Bu malzeme seçimi agresif uygulamalara özel avantajlar sağlar.

Malzeme Özellikleri

Alüminyum oksit (Al₂O₃) seramik şunları sunar:

• Yüksek sertlik: Rockwell HRA ölçeğinde 80'i aşar, çelikten önemli ölçüde daha serttir
• Asit direnci: Çelik silindirleri aşındıran asidik çözeltilerden etkilenmez
• Alkali direnci: Temel ortamlarda kimyasal olarak stabildir
• Aşınmaya karşı dayanıklılık: Çeliği veya kauçuğu delebilecek keskin, sert malzemelerle temasa dayanır

Uygun Uygulamalar

Seramik konveyör taşıma silindiri madencilik, kum ve çakıl, çelik metalurjisi, kimya endüstrisi ve diğer endüstrilerde yaygın olarak kullanılmaktadır:

• Yüksek sertlikteki malzemeler (demir cevheri, takonit, granit) çelik avaraları hızla aşındırır
• Aşındırıcı ortamlar (gübre tesisleri, kimyasal işleme) çelik yüzeylere zarar verir
• Yüksek bant hızları, geleneksel konveyör taşıma silindiri yüzeylerindeki aşınmayı hızlandırır

Takaslar

Seramik avaralar genellikle çelik avaralardan daha pahalıdır ve daha ağırdır, bu da kayış tahrik kapasitesinin ve yapısal desteğin dikkate alınmasını gerektirir. Bununla birlikte, aşınma nedeniyle birkaç ayda bir rölanti değişiminin yaşandığı operasyonlar için, seramiğin uzatılmış hizmet ömrü çoğu zaman bu üstün kaliteyi haklı çıkarmaktadır. Seramik konveyör taşıma silindiri, değiştirmeler arasında daha uzun aralıklar sunarak işçilik maliyetlerini ve bakım nedeniyle aksama süresini azaltır.

Ortak Üretim Kalitesi Göstergeleri

Tüm konveyör taşıma makarası tiplerinde (spiral, taraklı, ters V, seramik) belirli üretim özellikleri, konfigürasyondan bağımsız olarak kaliteyi gösterir.

Yüksek Frekans Kaynaklı Boru

Konveyör taşıma rulosunun boru gövdesi düz, yuvarlak ve tutarlı bir şekilde duvar kalınlığında olmalıdır. Yüksek frekanslı kaynak, minimum iç parlama ve tutarlı metalurjiye sahip bir dikiş üretir. Düşük kaliteli borular silindir eksantrikliğine neden olarak titreşime ve bantta dalgalanmaya neden olur.

Yüksek Yoğunluklu Naylon Contalar

Contalar kirlenmeyi hariç tutar. Düşük yoğunluklu contalar nemi emer, şişer ve etkinliğini kaybeder. Yüksek yoğunluklu naylon boyutsal stabiliteyi korur, yağlayıcıyı içeride tutar ve kirletici maddeleri dışarıda tutar. Konveyör taşıma silindiri contası genellikle servis ömrünü belirleyen bileşendir.

Rulmanlar

Çift taraflı sızdırmaz rulmanlar (aynı zamanda ömür boyu sızdırmaz rulmanlar olarak da adlandırılır) önceden yağlanır ve bakım gerektirmez. Konveyör taşıma makaralı rulman seçimi, yük ve hız gereksinimlerine uygun olmalıdır; Küçük boyutlu rulmanlar zamanından önce arızalanırken, büyük boyutlu rulmanlar gereksiz yere maliyeti artırır.

Yuvarlak Çelik

Mil uçları ve yatak montaj yüzeyleri iyi bir yuvarlaklık ve yüzey kalitesi gerektirir. Hassas olmayan miller yanlış hizalamaya, rulmanların dengesiz yüklenmesine ve konveyör taşıma silindiri tertibatının erken arızalanmasına neden olur.
